Druckkopfposition überprüfen

Wenn der Druckkopf nicht korrekt installiert ist, werden möglicherweise nicht die gewünschten Druckergebnisse erzielt. Entfernen Sie zum Überprüfen des Installationsstatus den Druckkopf einmal und installieren Sie ihn wie folgt in richtiger Weise erneut.

Wichtig

  • Bevor Sie die Installation des Druckkopfs prüfen, sollten Sie im Schlauch Tinte sehen. Wenn Sie keine Tinte sehen, führen Sie die folgenden Schritte aus.

  1. Wählen Sie (Einrichten (Setup)) im Bildschirm HOME aus.

  2. Wählen Sie Wartung (Maintenance) > Druckkopfaustausch (Head Replacement) aus.

  3. Überprüfen Sie die angezeigte Meldung und wählen Sie Starten (Start) aus.

  4. Öffnen Sie das Scan-Modul/die Abdeckung.

  5. Klappen Sie den Tintenventilhebel nach rechts, lassen Sie ihn los und wählen Sie dann OK aus.

    Der Druckkopfhalter bewegt sich.

    Vorsicht

    • Halten Sie den Druckkopfhalter nicht mit der Hand fest und bewegen Sie den Druckkopfhalter nicht gewaltsam, während sich dieser bewegt. Berühren Sie den Druckkopfhalter erst, nachdem er zum Stillstand gekommen ist.

    Wichtig

    • Wenn Sie das Scan-Modul/die Abdeckung länger als 10 Minuten geöffnet lassen, kann es sein, dass sich der Druckkopfhalter bewegt und die Statusanzeige orange aufleuchtet. In diesem Fall sollten Sie das Scan-Modul/die Abdeckung schließen und anschließend erneut öffnen.
    • Falls der Innenraum des Druckers und der Druckkopf mit Tinte verschmutzt sind, reinigen Sie beides mit einem weichen Tuch, das angefeuchtet und fest ausgewrungen wurde, bevor Sie den Drucker verwenden. Achten Sie darauf, Ihre Kleidung o. ä. durch den entfernten Druckkopf nicht mit Tinte zu verschmutzen.
    • Vermeiden Sie jede Berührung der Metallteile und anderer Komponenten im Innenraum des Druckers.

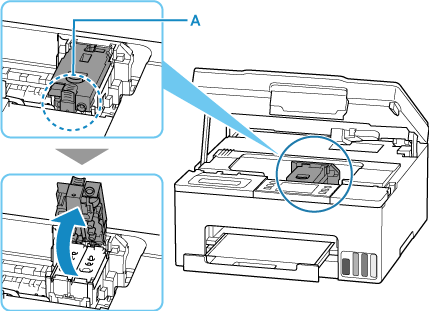

  6. Öffnen Sie die Verriegelung für den Druckkopf, indem Sie Knopf (A) halten, und wählen Sie Weiter (Next) aus.

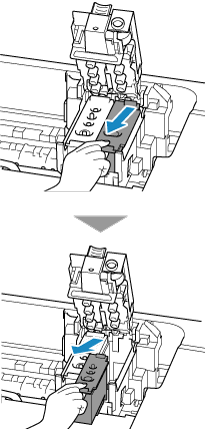

  7. Bewegen Sie den Druckkopf vorsichtig in Ihre Richtung und entfernen Sie ihn.

    Entfernen Sie die Druckköpfe der Farbtinte und schwarzen Tinte.

    Wichtig

    • Gehen Sie beim Entfernen des Druckkopfes vorsichtig vor, damit keine Tinte herausspritzt.
    • Vermeiden Sie jede Berührung des Tintenschlauchs oder anderer Teile im Innern des Druckers. Das Berühren dieser Teile kann Fehlfunktionen des Druckers verursachen.

  8. Überprüfen Sie den Druckkopf und wählen Sie Weiter (Next) aus.

    Wichtig

    • Wenn die orangefarbenen Schutzfolien noch am Druckkopf angebracht sind, entfernen Sie sie.

    • Berühren Sie niemals die Goldklemme (B) oder die Druckkopfdüsen (C) eines Druckkopfs. Der Drucker druckt unter Umständen nicht ordnungsgemäß, wenn Sie diese Komponenten berühren.

  9. Setzen Sie den Druckkopf ein und wählen Sie Weiter (Next) aus.

    Setzen Sie den Druckkopf der Farbtinte in die linke Halterung und den Druckkopf der schwarzen Tinte in die rechte Halterung ein.

  10. Schließen Sie die Verriegelung für den Druckkopf und wählen Sie Weiter (Next) aus.

    Drücken Sie die Verriegelung für den Druckkopf fest nach unten, bis sie einrastet.

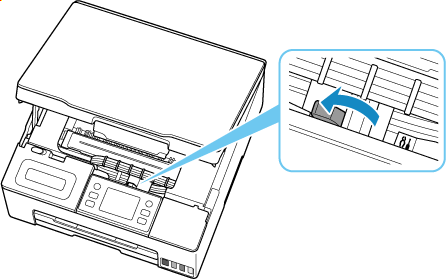

  11. Klappen Sie den Tintenventilhebel nach links.

  12. Schließen Sie das Scan-Modul/die Abdeckung.

    Heben Sie diese Komponente einmal an und senken Sie sie dann wieder vorsichtig.

  13. Drucken Sie das Düsentestmuster.

    Drucken Sie das Düsentestmuster, um zu überprüfen, ob die Tinte von den Druckkopfdüsen richtig ausgegeben wird.

Wenn das Düsentestmuster auch nach der Überprüfung der Position des Druckkopfs nicht ordnungsgemäß gedruckt wird, lassen sich die Probleme möglicherweise durch den Austausch des Druckkopfs beheben.

Weitere Informationen finden Sie unter Details zum Druckkopfaustausch.
